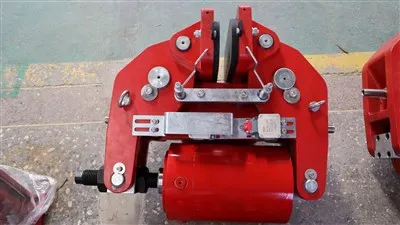

Coscán Diosca Sábháilteachta Craein









Tábhacht an tSamhail



Sampla Ordú

(SBD250-Ciallaíonn A-1600×30 IRL go bhfuil a fhórsa clampála rátáilte 250KN le lasc teorainn scaoilte agus coscán sábháilteachta A-cineál suiteáil leagan I. Tá trastomhas an diosca coscáin 1600mm agus tiús an diosca 30mm.)



---

---

---

SBD-Coscán Diosca Sábháilteachta Craein





Léaráid suiteála

• Casmhóiminte coscánaithe: M=μ×d1×F(Nm)
• Inti: μ-luach na comhéifeacht frithchuimilte μ=0.35

Trastomhas cuimilte d1-diosca d1=D-135(mm)
nó D-155(mm) (úsáidtear an dara ceann go speisialta i SBD315-A)

F-fhórsa clampála iomlán(KN)

• Nótaí:1)D-Trastomhas diosca coscán le haghaidh Φ800 Níos lú ná nó cothrom le ΦD Níos lú ná nó cothrom le Φ1800(mm)

2)d2-uas.trastomhas druma nó mol incheadaithe d2=D-270(mm)



Cineál coscáin	Fórsa iomlán ciamp(KN)	Fórsa coscánaithe(KN)	Brú an tsorcóra (barra)	Toirt ola(ml)	Imréiteach eisithe(mm)	Toisí(mm)								Meáchan(kg)
						A	C	d	d2 max	D	A1	A2	b
SBD100-A	100	72	80	90	0.75~1.5	0.171ΦD+220	0.470ΦD-127	ΦD-135	ΦD-270	Φ800 Níos lú ná nó cothrom le ΦD Níos lú ná nó cothrom le Φ1800	295	220	30 (25) (36)	195
SRD125-A	125	90	90	90	0.75~1.5						315	220		195
SBD160-A	160	115	110	75	0.75~1.25						315	235		195
SBD200-A	200	144	100	120	0.75~1.5						315	235		235
SBD250-A	250	180	120	100	0.75~1.25						350	258		235
SBD315-A	315	220	110	160	0.75~1.25	0.171ΦD+238		ΦD-155	ΦD-310		355	260	30(25)	280

Nóta:Is iad na cineálacha bunaidh SBD-Sraith Coscáin Sábháilteachta craein thionsclaíoch ná SBD. Ba cheart méid an chineál sainiúil agus an struchtúir a choinneáil.



---

---



SBD-B Coscán Diosca Sábháilteachta Craein

Léaráid suiteála

• Casmhóiminte coscánaithe: M=μ×d1×F(Nm)
• Inti: μ-luach na comhéifeacht frithchuimilte μ=0.35

Trastomhas cuimilte d1-diosca d1=D-150(mm)

F-fhórsa clampála iomlán(KN)

• Nótaí:1)D-Trastomhas diosca coscán le haghaidh D Níos mó ná nó cothrom le Φ1800(mm)

2)d2-uas.trastomhas druma nó mol incheadaithe d2=D-360(mm)



Cineál coscáin	Fórsa clamp rátáilte (KN)	Fórsa coscánaithe (KN)	Brú sorcóir (barra)	Toirt ola (ml)	Imréiteach scaoileadh (mm)	Toisí(mm)							Meáchan (kg)
						A max	A1 uas	A2	C	C1	ΦE	D
SBD80-B	80	57	95	55	1~2	470	390	450	115	150	120	Níos mó ná Φ800 nó cothrom le	270
SBD160-B	160	115	95	115	1~2	485	415	460	165	215	155	Níos mó ná Φ800 nó cothrom le	310

Is iad na cineálacha bunaidh coscán sábháilteachta sraith SBD-B ná SBB.

Comhéifeacht Fricton: Statach 0.4, dinimiciúil 0.35.

Nóta: Ba cheart méid an chineáil agus an struchtúir ar leith a choinneáil.



---



SBD-CCoscán Diosca Sábháilteachta Craein

Léaráid suiteála

• Casmhóiminte coscánaithe: M=μ×d1×F(Nm)
• Inti: μ-luach na comhéifeacht frithchuimilte μ=0.35

Trastomhas cuimilte d1-diosca d1=D-220(mm)

F-fhórsa clampála iomlán(KN)

• Nótaí:1)D-Trastomhas diosca coscán le haghaidh D Níos mó ná nó cothrom le Φ1800(mm)

2)d2-uas.trastomhas druma nó mol incheadaithe d2=D-500(mm)



Cineál coscáin	Fórsa clamp rátáilte (KN)	Fórsa coscánaithe (KN)	Brú sorcóir (barra)	Toirt ola (ml)	Imréiteach scaoileadh (mm)	Toisí (mm)			Meáchan (kg)
						A max	A1	D
SBD250-C	250	180	80	275	1~2	595	378	Níos mó ná Φ1800 nó cothrom le	660
SBD365-C	365	262	80	275	1~2	790	570	Níos mó ná Φ1800 nó cothrom le	720
SBD425-C	425	306	95	275	1~2	790	570	Níos mó ná Φ1800 nó cothrom le	730

Is iad na cineálacha bunaidh coscán sábháilteachta sraith SBD-C ná SBB.

Comhéifeacht frithchuimilte: Statach 0.4, dinimiciúil 0.35.

Nóta: Ba cheart méid an chineáil agus an struchtúir ar leith a choinneáil.



---

---



SBD-D Coscán Diosca Sábháilteachta Craein

Léaráid suiteála

Casmhóiminte coscánaithe: M=μ×d1×F(Nm)

Inti: μ-luach na comhéifeacht frithchuimilte μ=0.35

Trastomhas cuimilte d1-diosca (mm)

F-fhórsa clampála iomlán(KN)

Nótaí:1)D-Trastomhas diosca coscán le haghaidh D Níos mó ná nó cothrom le Φ600(mm)

2) druma d2-uas. incheadaithe nó trastomhas mol (mm)



Cineál coscáin	Fórsa clampála rátáilte (KN)		Fórsa coscánaithe (KN)		Brú an tsorcóra (barra)		Toirt ola(ml)		Imréiteach eisithe(mm)			Meáchan(kg)		Toisí (mm)
														A				C				D
SBD50-D	50		36		50		150		0.75-1.5			92		170				D/2+35				Níos mó ná nó cothrom le Φ600
SBD80-D	80		57		80		125					185		Sin20 céim (D/2-45)+320.5				Céim Cos20 (D/2-45)+16.5
SBD100-D	100		72		80		150		0.75-1.5			180		200				D/2+55				Níos mó ná nó cothrom le Φ600
SBD120-D	120		86		85		150					193		Sin20 céim (D/2-45)+320.5				Céim Cos20 (D/2-45)+16.5
SBD240-D	240		172		100		170		0.75-1.5			310		Sin20 céim (D2-45)+345				Céim Cos20 (D/2-75)+20				Níos mó ná nó cothrom le Φ600



Cineál coscáin	Toisí (mm)
	d1	d2 uas		B	L	n	k	F		P	H		m		W	L1	L2		L3	d	h		e
SBD50-D	Φ-90	Φ-180		80	278	25	130	180		140	309		80		220	190	220		115	Φ26
SBD80-D					320	45	240	330		170	485		75		240					Φ32	320.5		16.5
SBD100-D	Φ-90	Φ-180		80	320	45	240	330		195	460		75		240	190	220		115	Φ32
SBD120-D										170	485										320.5		16.5
SBD240-D	Φ-150	Φ-300		140	400	60	300	420		190	560		120		360	225	255		160	Φ38	345		20
Nóta: Ba cheart méid an chineál agus an struchtúir shonrach a choinneáil
